Pompy membranowe działają przy użyciu elastycznej membrany, która oscyluje w przód i w tył, aby wytwlubzyć podciśnienie w celu wlotu płynu i dodatnie ciśnienie w celu jego wypuszczenia. Ten mechanizm przemieszczania posuwisto-zwrotnego zapewnia uszczelnienie pomiędzy mechanizmem napędowym a pompowaną cieczą, dzięki czemu idealnie nadaje się do tłoczenia cieczy korozyjnych, ściernych lub lepkich bez wycieków.
Podstawowy mechanizm: jak działa pompa membranowa?
Podstawowe działanie pompy membranowej opiera się na zmianie objętości w komorze pompy, spowodowanej ruchem elastycznej membrany. Kiedy membrana jest odsuwana od głowicy pompy, objętość komory zwiększa się, zmniejszając ciśnienie wewnętrzne. Powoduje to wytworzenie podciśnienia, które zasysa płyn przez zawór wlotowy. I odwrotnie, gdy membrana jest dociskana w kierunku głowicy pompy, objętość zmniejsza się, zwiększając ciśnienie i wypychając płyn przez zawór tłoczny.

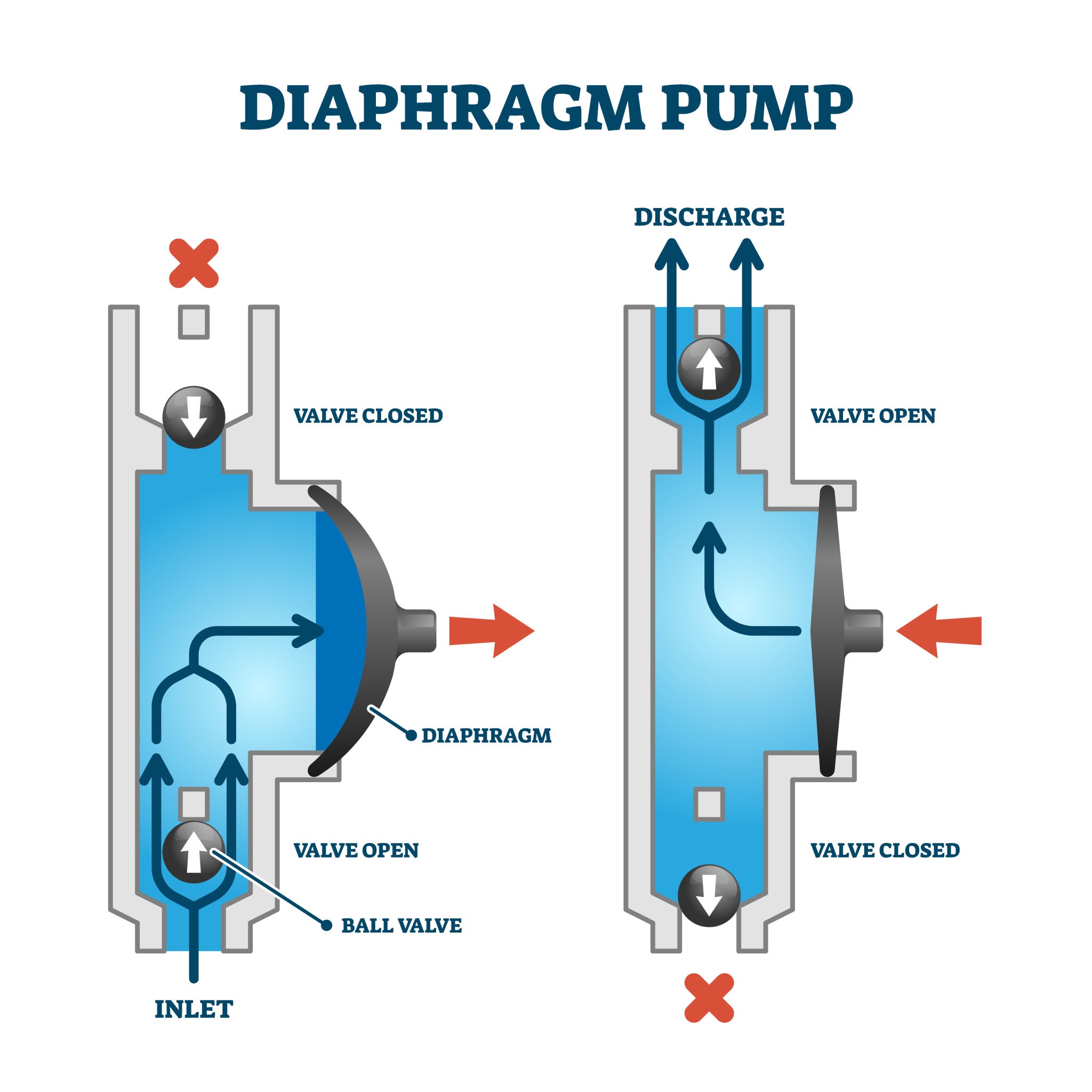

Zrozumieć jak działają pompy membranowe szczegółowo należy przyjrzeć się cyklowi dwusuwowemu:
- Skok ssania: Membrana przesuwa się na zewnątrz, tworząc strefę niskiego ciśnienia. The zawór zwrotny wlotowy otwiera się pod wpływem różnicy ciśnień, umożliwiając przedostanie się płynu do komory, podczas gdy zawór zwrotny na wylocie pozostaje szczelnie zamknięty.
- Skok rozładowania: Membrana przesuwa się do wewnątrz, ściskając płyn. Zwiększone ciśnienie wymusza zawór zwrotny wlotowy zamknąć i zawór zwrotny na wylocie otworzyć, wyrzucając płyn do rury tłocznej.
Rodzaje pomp membranowych i ich unikalne działanie
Pompy membranowe dzielą się na kategorie głównie ze względu na źródło zasilania: pompy z podwójną membraną sterowane powietrzem (AODD) i pompy napędzane silnikiem (mechaniczne/hydrauliczne). Każdy typ wykorzystuje ten sam podstawowy ruch membrany, ale różni się sposobem przekazywania energii do samej membrany.
1. Sterowane pneumatycznie pompy membranowe (AODD).

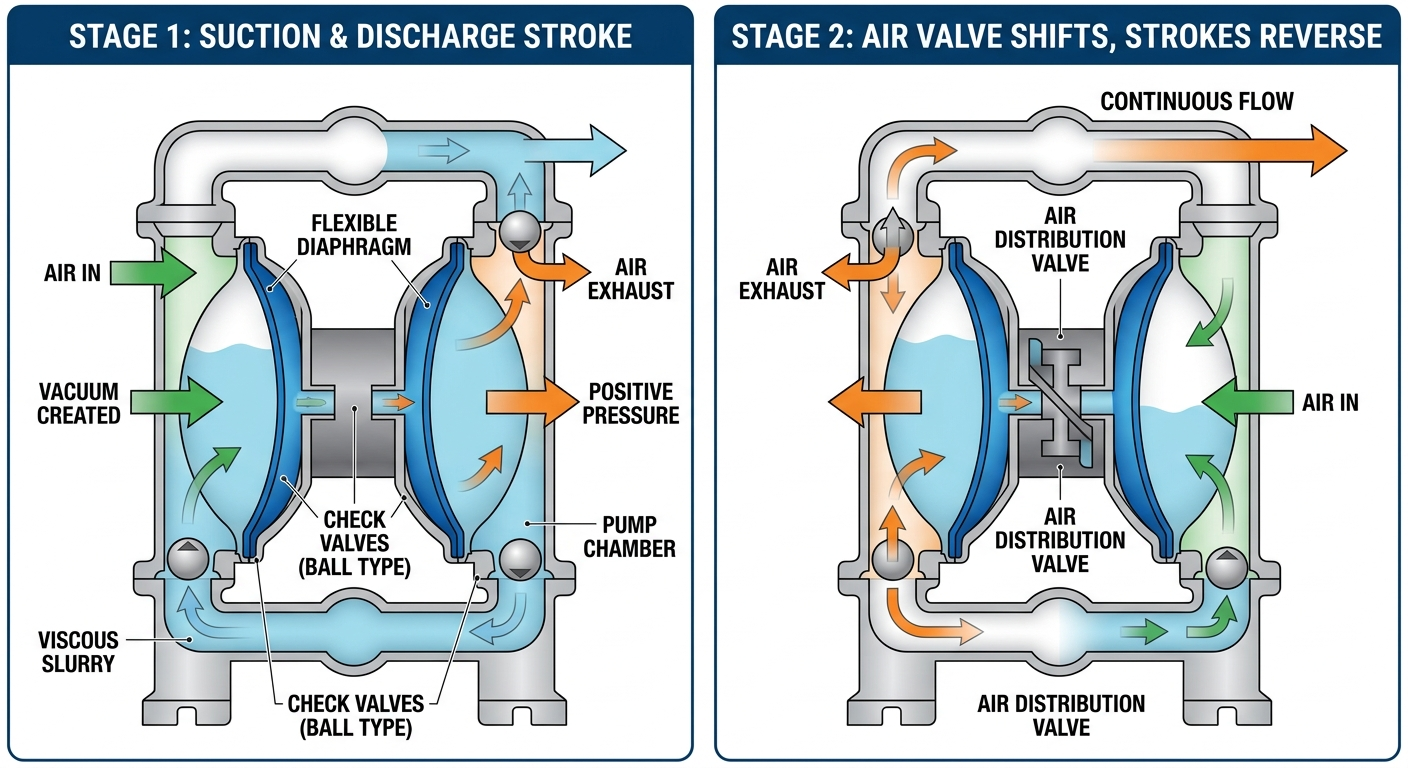

Pompy AODD wykorzystują sprężone powietrze do przesuwania wspólnego wału łączącego dwie membrany, umożliwiając ciągłe pompowanie. Powietrze kierowane na tył membrany A wypycha płyn z pierwszej komory. Jednocześnie membrana B jest wciągana do wewnątrz, powodując zasysanie w drugiej komorze. Zawór dystrybucji powietrza zapewnia naprzemienny dopływ powietrza z obu stron.
2. Pompy membranowe uruchamiane mechanicznie
Pompy napędzane mechanicznie wykorzystują mechanizm korbowy lub przekładnię mimośrodową do fizycznego ciągnięcia i popychania membrany. Konstrukcja ta jest powszechnie stosowana w mniejszych zastosowaniach i pompach dozujących, gdzie wymagana jest precyzyjna kontrola długości skoku. Jest bardzo wydajny przy dozowaniu środków chemicznych pod niskim ciśnieniem.
3. Pompy membranowe uruchamiane hydraulicznie
Hydrauliczne pompy membranowe wykorzystują tłok do zwiększania ciśnienia płynu hydraulicznego, który następnie porusza membranę. Ponieważ membrana jest „zrównoważona” pomiędzy płynem hydraulicznym a pompowaną cieczą, podlega mniejszym naprężeniom mechanicznym, dzięki czemu ten typ nadaje się do zastosowań przemysłowych wysokociśnieniowych (do 100 barów lub więcej).
Porównanie wydajności: AODD vs. Mechaniczne vs. Hydrauliczne
Wybór właściwej pompy membranowej zależy od wymaganego ciśnienia, natężenia przepływu i rodzaju tłoczonego płynu. Poniżej znajduje się szczegółowe porównanie trzech podstawowych technologii.
| Funkcja | Pompy AODD | Pompy mechaniczne | Pompy hydrauliczne |
| Źródło zasilania | Sprężone powietrze | Silnik elektryczny | Elektryczny/hydrauliczny |
| Maksymalne ciśnienie | Średni (8-10 barów) | Niski do średniego | Bardzo wysoka (100 barów) |
| Samozasysająca | Znakomicie | Dobrze | Dobrze |
| Postępowanie z ciałami stałymi | Znakomicie | Ograniczona | Ograniczona |
| Najlepszy przypadek użycia | Zawiesiny/substancje chemiczne | Uzdatnianie wody | Dozowanie pod wysokim ciśnieniem |
Kluczowe zalety stosowania pomp membranowych
Podstawową zaletą pompy membranowej jest jej bezuszczelkowa konstrukcja, która eliminuje ryzyko wycieków i zmniejsza wymagania konserwacyjne. W przeciwieństwie do pomp odśrodkowych, które wymagają uszczelnień mechanicznych lub uszczelnień, elastyczna membrana pełni funkcję uszczelnienia statycznego.
- Możliwość pracy na sucho: Większość Pompy AODD może pracować na sucho przez dłuższy czas bez uszkodzenia elementów wewnętrznych, ponieważ nie ma części obrotowych, które wytwarzałyby ciepło w wyniku tarcia.
- Opcje zanurzeniowe: Wiele pomp membranowych zaprojektowano tak, aby były całkowicie zanurzone w pompowanym płynie, pod warunkiem, że wylot powietrza jest odprowadzany powyżej poziomu cieczy.
- Wrażliwość na ścinanie: Zapewniają delikatne działanie pompujące, które ma kluczowe znaczenie ciecze wrażliwe na ścinanie jak produkty spożywcze (sosy, kremy) lub polimery, które mogą ulec rozkładowi pod wpływem dużych prędkości obrotowych pomp innych typów.
- Dowód wybuchu: Ponieważ pompy AODD działają na powietrzu, a nie na elektryczności, są z natury Certyfikat ATEX i bezpieczne do stosowania w środowiskach niebezpiecznych lub wybuchowych.
Konserwacja i typowe wyzwania
Najczęstszym punktem awarii w tych układach jest sama membrana, która ostatecznie ulega zmęczeniu w wyniku ciągłego ruchu posuwisto-zwrotnego. Zrozumienie jak działają pompy membranowe wymaga rozpoznania, że membrana jest częścią zużywalną.
Wybór materiału membrany
Wybór odpowiedniego materiału ma kluczowe znaczenie dla trwałości. Na przykład PTFE (teflon) zapewnia doskonałą odporność chemiczną, ale jest mniej elastyczny niż Santopren or Azotan . W badaniu przeprowadzonym w zakładach przetwórstwa chemicznego przejście na bardziej kompatybilny elastomer zwiększyło żywotność membrany o ponad 300%, znacznie skracając przestoje.
Zablokowanie zaworu
Zawory zwrotne (kulkowe lub klapowe) muszą być idealnie osadzone, aby utrzymać przepływ. Jeśli w gnieździe zaworu utknie cząstka stała, pompa straci swoją siłę zasysania. Wykorzystując ważone kulki zaworów często może rozwiązać problemy, w których płyn jest zbyt lepki, aby standardowe kulki mogły szybko zostać osadzone.
Często zadawane pytania: Zrozumienie działania pompy membranowej
P: Dlaczego moja pompa membranowa pulsuje?
Odp.: Pulsacja jest naturalną cechą działania posuwisto-zwrotnego. Aby osiągnąć płynny przepływ, wielu operatorów instaluje: tłumik pulsacji po stronie tłocznej, aby absorbować skoki ciśnienia.
P: Czy pompy membranowe mogą obsługiwać ciała stałe?
Odp.: Tak, zwłaszcza pompy AODD. W zależności od rozmiaru pompy, niektóre mogą tłoczyć ciała stałe o średnicy do 75 mm (3 cale) bez zatykania, pod warunkiem, że są wyposażone w zawory klapowe .
P: Jak kontrolować natężenie przepływu?
Odp.: W wersjach napędzanych powietrzem wystarczy wyregulować ciśnienie powietrza lub objętość wchodzącą do pompy. W przypadku wersji napędzanych silnikiem a Napęd o zmiennej częstotliwości (VFD) lub regulacja długości skoku jest metodą standardową.
P: Jaka jest maksymalna wysokość ssania?
Odp.: Typowe pompy membranowe mogą osiągnąć wysokość ssania na sucho od 3 do 6 metrów. Gdy pompa zostanie „zwilżona” (zalana), wysokość ssania może znacznie wzrosnąć do 8 lub 9 metrów.
Wniosek
Opanowanie pytania „jak działają pompy membranowe” pozwala przemysłowi zoptymalizować procesy przesyłu płynów pod kątem bezpieczeństwa i wydajności. Niezależnie od tego, czy masz do czynienia z agresywnymi chemikaliami, gęstymi zawiesinami czy wrażliwymi produktami spożywczymi, pompa membranowa pozostaje jednym z najbardziej wszechstronnych i niezawodnych narzędzi nowoczesnej inżynierii. Wybierając odpowiedni typ napędu i materiał, możesz zapewnić długotrwałe, szczelne rozwiązanie dla najbardziej wymagających potrzeb związanych z pompowaniem.
